太陽能熱水

太 陽 能 熱 水 系 統 常 見 類 型

太 陽 能 熱 水 系 統 可 以 根 據 進 水 是 直 接 加 熱 ， 又 或 者 是 透 過 熱 交 換 器 間 接 加 熱 ， 而 分 為 兩 大 類 ： 直 接 式 （ 開 環 式 ） 和 間 接 式 （ 閉 環 式 ） 。

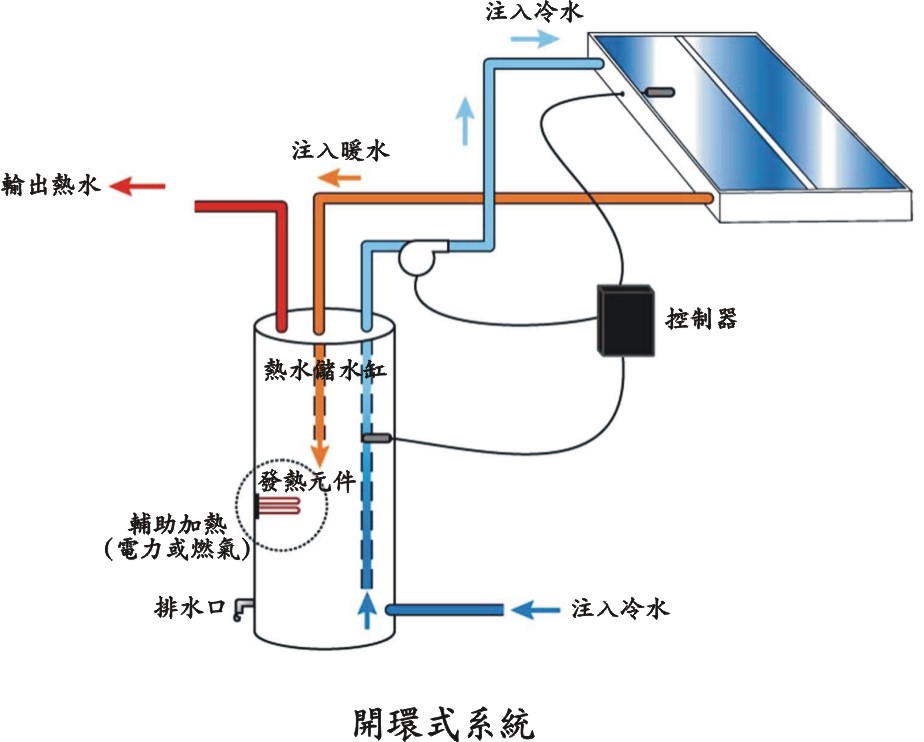

(a) 直 接 式 （ 開 環 式 ）

在 開 環 式 系 統 中 ， 進 水 ( 將 被 使 用 的 水 ) 直 接 流 經 太 陽 能 集 熱 器 。

( 上 圖 來 源 ： Southface )

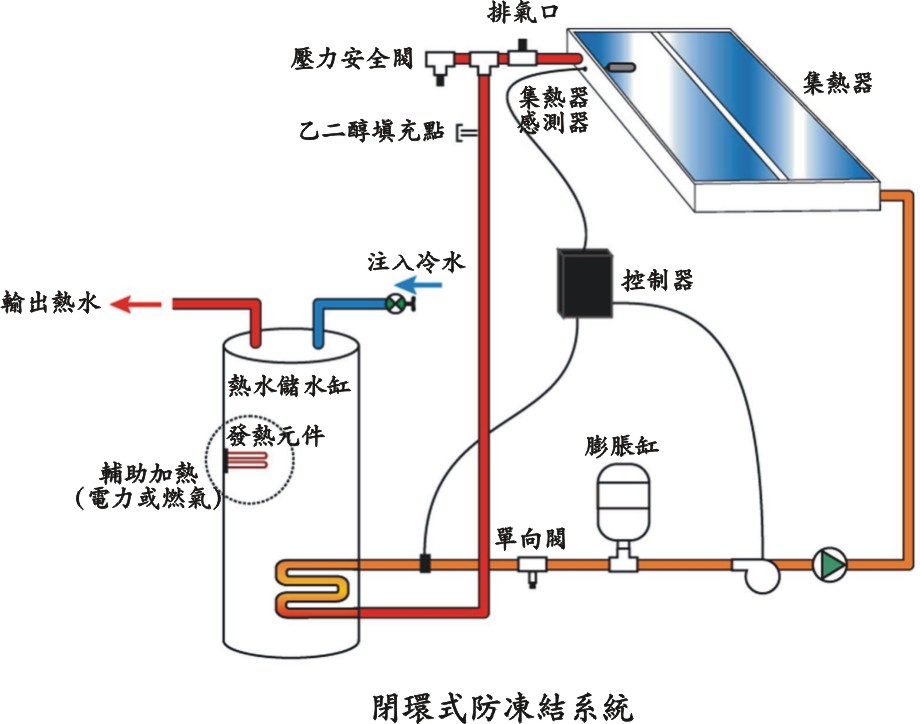

(b) 間 接 式 （ 閉 環 式 ）

在 閉 環 式 系 統 中 ， 進 水 不 由 太 陽 能 集 熱 器 直 接 加 熱 。 特 殊 的 工 作 介 質 （ 如 氟 利 昂 ， 丙 二 醇 ， 蒸 餾 水 等 ） 在 集 熱 器 中 及 閉 環 回 路 中 循 環 流 動 。 此 工 作 介 質 會 流 經 儲 水 缸 中 的 熱 交 換 器 ， 把 熱 量 帶 到 進 水 中 。


( 上 圖 來 源 ： Southface )
